- 編號：55092391
- 頻率：32KHz~200KHz

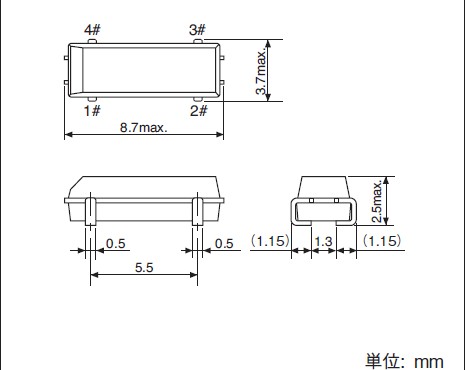

- 尺寸：3.7*8.7mm詳細瀏覽PDF文檔
32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振
32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電...
.jpg)
32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能...
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
.gif)
| 晶振項目 | 符號 | 規格 | 條件/筆記 |
| 標稱頻率 | f_nom | 32.768kHz | |
| 頻率公差 | f_tol | (±5x10−6), ±10x10−6 , ±20x10−6 | |
| 營業額溫度 | Ti | +25±5°C | |
| 拋物線系數 | B | (−3.5±0.8) x 10−8/°C2 | |
| 負載電容 | CL | 4.5 to 12.5pF | |
| 動態電阻(ESR) | R1typ./max. | 30kΩ / 50kΩ | |
| 絕對最大驅動水平 | DLmax | 1μW | |
| 級別的驅動 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.9pF typ. | |
| 頻率老化 | f_age | ±5 x 10−6 | +25±3°C, First Year |
| 操作溫度 | T_use | −10°C to +60°C | |
| 儲存溫度下 | T_stg | −30°C to +70°C | Piece part basis |
.gif)
.jpg)
.jpg)
為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容 量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.

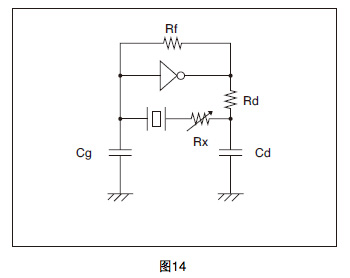

振蕩寬限評價方法的示例
與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結 束.緩慢地使 Rx 值逐漸變大 , 開始或結束振蕩時 的最大電阻 Rx 加上晶振的有效電阻 Re,就是該電 路的大概負性電阻的數值.
負性電阻 |- R| = Rx + Re
|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.
*Re 為振蕩時的有效電阻值.
Re = R1 (1 + CO/CL ) 2
精工控股集團各公司向市場投入許多關愛環境的商品.另外,還致力于創造能提高顧客的產品環境性能的產品,進而創造出對環境改善做積極貢獻的產品和服務.
1、制定環境目標,有計劃地確認實行結果,進而得到持續的改善.
2、遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.
3、在從商品的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.
4、與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.
5、向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
5、向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
