更多>>XO晶體振蕩器536EB156M250DG提供一個高速差分頻率的超低抖動時鐘
來源：http://m.key-ic.com 作者：康華爾電子 2023年06月08

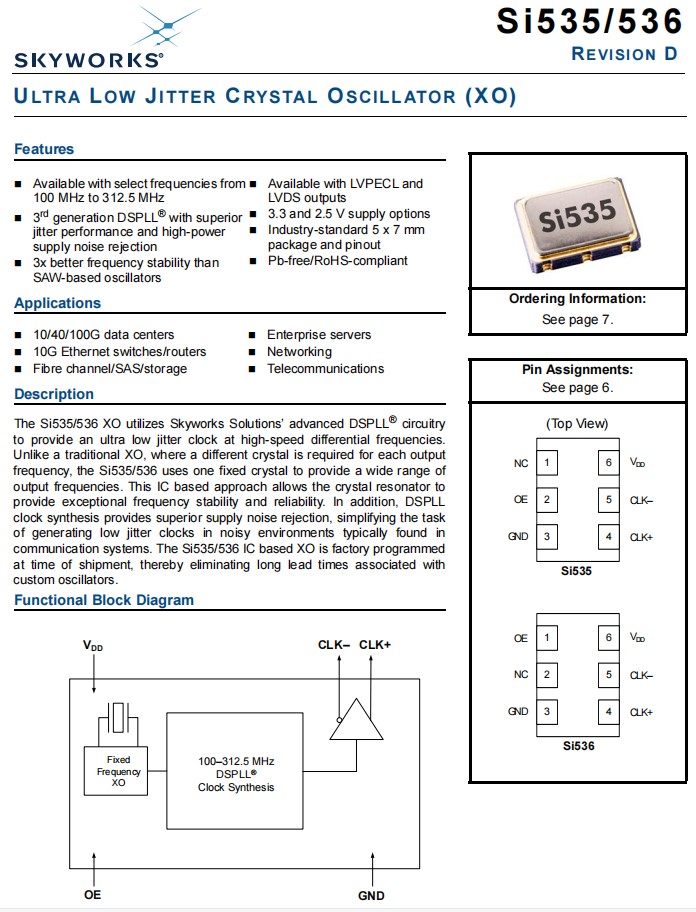

Silicon晶振Si535/536 XO利用天空解決方案的先進DSPLL®電路提供一個高速差分頻率的超低抖動時鐘，石英晶體振蕩器。與傳統的XO不同，每個輸出頻率都需要一個不同的晶體，而Si535/536使用一個固定的晶體來提供一個大范圍的輸出頻率。這種基于集成電路的方法允許晶體諧振器提供特殊的頻率穩定性和可靠性。此外，DSPLL時鐘合成提供了優越的電源噪聲抑制，簡化了在通信系統中通常發現的噪聲環境中產生低抖動時鐘的任務。基于有源晶振Si535/536 IC的XO在裝運時被工廠編程，從而消除了與自定義振蕩器相關的長時間的前置時間。XO晶體振蕩器536EB156M250DG提供一個高速差分頻率的超低抖動時鐘
XO晶體振蕩器536EB156M250DG提供一個高速差分頻率的超低抖動時鐘
特點：可選擇頻率從100兆赫到312.5兆赫，第三代DSPLL®具有優越的抖動性能和高功率電源噪聲抑制，比基于saw的振蕩器好3倍的頻率穩定性，可用LVPECL和LVDS輸出差分晶振，3.3和2.5V供應選項，工業標準7.0x5.0毫米包和針形，無鉛/rohs兼容
應用于：10/40/100 G數據中心，10G以太網交換機/路由器，光纖通道/SAS/存儲，企業服務器，網絡，電信
XO晶體振蕩器536EB156M250DG提供一個高速差分頻率的超低抖動時鐘，Silicon晶振Si535/536 XO支持多種選項，包括頻率、溫度穩定性、輸出格式和VDD。貼片石英晶振Si535和Si536 XO系列采用工業標準，RoHS兼容，6墊腳，5x7mm封裝。Si536系列支持一個用于LVPECL和LVDS輸出格式的替代OE針腳（針腳#1）。
| 原廠代碼 | 晶振廠家 | 型號 | 頻率 | 電壓 | 頻率穩定度 | 包裝/封裝 |
| 535FB125M000DG | Silicon晶振 | Si535 | 125MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 536BB156M250DG | Silicon晶振 | Si536 | 156.25MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 536FB156M250DG | Silicon晶振 | Si536 | 156.25MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 536AB156M250DG | Silicon晶振 | Si536 | 156.25MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 536EB156M250DG | Silicon晶振 | Si536 | 156.25MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 536BB125M000DG | Silicon晶振 | Si536 | 125MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 536AB125M000DG | Silicon晶振 | Si536 | 125MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 535EB125M000DG | Silicon晶振 | Si535 | 125MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 536EB125M000DG | Silicon晶振 | Si536 | 125MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 535BB125M000DG | 有源晶振 | Si535 | 125MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 535BB156M250DG | Silicon晶振 | Si535 | 156.25MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 535FB156M250DG | Silicon晶振 | Si535 | 156.25MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 535AB125M000DG | Silicon晶振 | Si535 | 125MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 535AB156M250DG | Silicon晶振 | Si535 | 156.25MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 536FB125M000DG | Silicon晶振 | Si536 | 125MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 535EB156M250DG | Silicon晶振 | Si535 | 156.25MHz | 2.5V | ±20ppm | 6-SMD, No Lead |
| 550CD74M2500DGR | Silicon晶振 | Si550 | 74.25MHz | 3.3V | ±50ppm | 6-SMD, No Lead |
| 550AE100M000DGR | Silicon晶振 | Si550 | 100MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
| 550AE100M000DG | Silicon晶振 | Si550 | 100MHz | 3.3V | ±20ppm | 6-SMD, No Lead |
特點：可選擇頻率從100兆赫到312.5兆赫，第三代DSPLL®具有優越的抖動性能和高功率電源噪聲抑制，比基于saw的振蕩器好3倍的頻率穩定性，可用LVPECL和LVDS輸出差分晶振，3.3和2.5V供應選項，工業標準7.0x5.0毫米包和針形，無鉛/rohs兼容
應用于：10/40/100 G數據中心，10G以太網交換機/路由器，光纖通道/SAS/存儲，企業服務器，網絡，電信
XO晶體振蕩器536EB156M250DG提供一個高速差分頻率的超低抖動時鐘，Silicon晶振Si535/536 XO支持多種選項，包括頻率、溫度穩定性、輸出格式和VDD。貼片石英晶振Si535和Si536 XO系列采用工業標準，RoHS兼容，6墊腳，5x7mm封裝。Si536系列支持一個用于LVPECL和LVDS輸出格式的替代OE針腳（針腳#1）。
