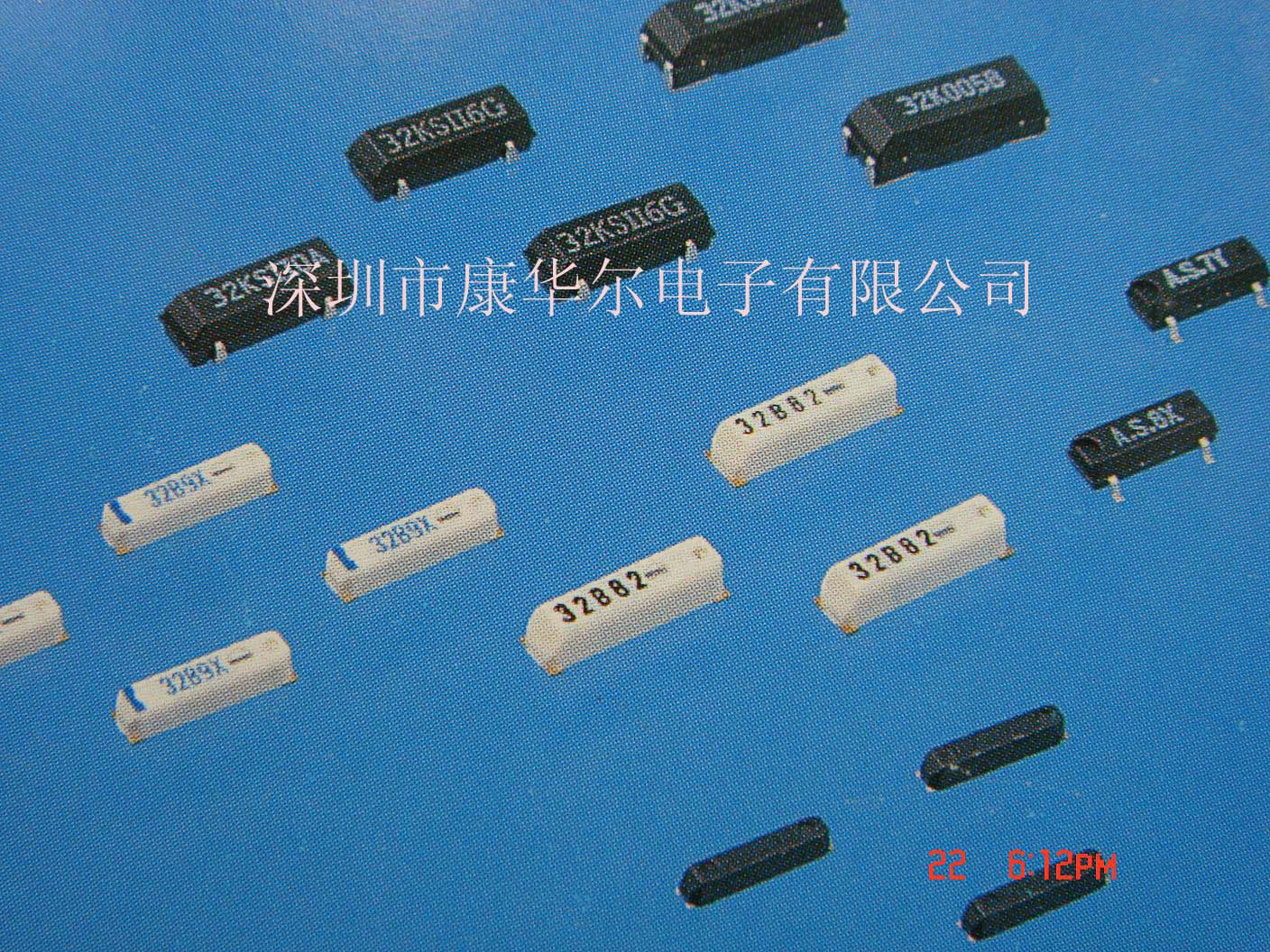

石英系列晶體在線路中到底起到什么作用呢？在石英晶體諧振器行業中，諧振器有分為很多種，石英晶體諧振器，和到石英晶體振蕩器系列,晶體在電子產品中有著不同的用處，比如音叉型晶體，一般都是用在時計產品中，列如石英手表，電子計數器，時間到計器，電子數字游戲機，時鐘模塊等等表晶系列產品：1、石英鐘具有走時準、耗電低、計時精度高，耐用為其最大優點。不論是新老石英鐘或者是流行款多功能石英鐘都是以千赫表晶為主要為核心。在2008年日本精工晶振，最新研究出新型，低負載容量32.768KHZ時鐘晶體，早期最為常用的晶體負載是12.5pf，隨著是9pf，7pf，6pf ，在經過開發低負載石英晶體推出市場，最小的低負載晶體有2pf，4pf，為什么要研究推出低容量負載千赫表晶呢？

因為低負載的32.768KHZ晶體系列在使用到產品中具有低損耗，耗電低等特點。目前低容量負載晶體在國外比較普片使用，在我們中國的市場還是使用早期產品比較多，隨著低容量負載石英晶振得到市場的肯定。在2010年日本大真空推出低容量負載KDS晶振4pf，以及4.5pf系列。其頻率精度決定了電子鐘表的走時精度。這里石英晶體相當于電感。振蕩系統的元件參數確定了振頻率。一般我們可用加接一只電容C的方法，來改變振蕩系統參數，以調整走時精度。根據電子鐘表走時的快慢，調整電容有兩種接法：若走時偏快，則可在石英晶體兩端并接電容C，系統總電容加大，振蕩頻率變低，走時減慢。若走時偏慢，則可在晶體支路中串接電容C。若此時系統的總電容減小，振蕩頻率變高，走時增快。只要經過耐心的反復試驗，就可以調整走時精度。因此，晶振可用于時鐘信號發生器。
2、隨著電視技術的發展，近來彩電多采用500kHz或503kHz的晶體振蕩器作為行、場電路的振蕩源，經1/3的分頻得到15625Hz的行頻，其穩定性和可靠性大為提高。面且晶振價格便宜，更換容易。
3、在通信系統產品中，石英晶體振蕩器的價值得到了更廣泛的體現，同時也得到了更快的發展。許多高性能的石英晶振主要應用于通信網絡、無線數據傳輸、高速數字數據傳輸等.

選擇石英晶體振蕩器我們一般要考慮到電源和負載的影響，因為在在超過建議的電源電壓下工作的振蕩器亦會呈現較差的波形和穩定性。其次就是封裝，小型封裝往往要在性能、輸出選擇和頻率選擇之間作出折衷。再次就是工作環境，例如，高強度的振動或沖擊會給振蕩器帶來問題。除了可能產生物理損壞，振動或沖擊可在某些頻率下引起錯誤的動作。這些外部感應的擾動會產生頻率跳動、增加噪聲份以及間歇性振蕩器失效量。在中國電子市場不久的將來，低負載石英晶振也會大量的普及，因為隨著人民的生活水平不斷提高，以及國內市場的品質不斷提升，人民環保意識灼見爭強。所以低容量負載晶體將來必定是主流。
